二、開關面板功能說明

1、按鍵：

每次按一下按鍵，按鍵公共端（V+ 或V-）與按鍵輸出端(K1、K2、K3、K4)導通，信號發送到主機（RCU），主機（RCU）再執行相應指令。

2、指示狀態燈（白光）：

指示狀態燈（白光）由主機（RCU）發送信號（高電平或低電平）到指示狀態燈信號輸入端（D1、D2、D3、D4、），控制其點亮或者熄滅。

3、字背景燈（黃光）：

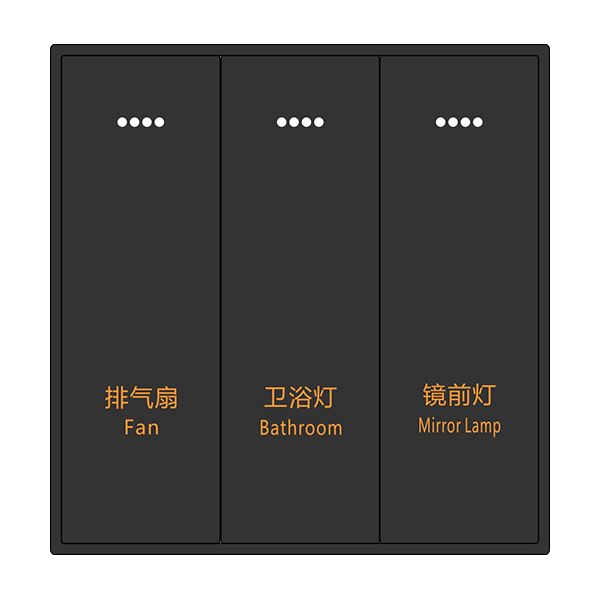

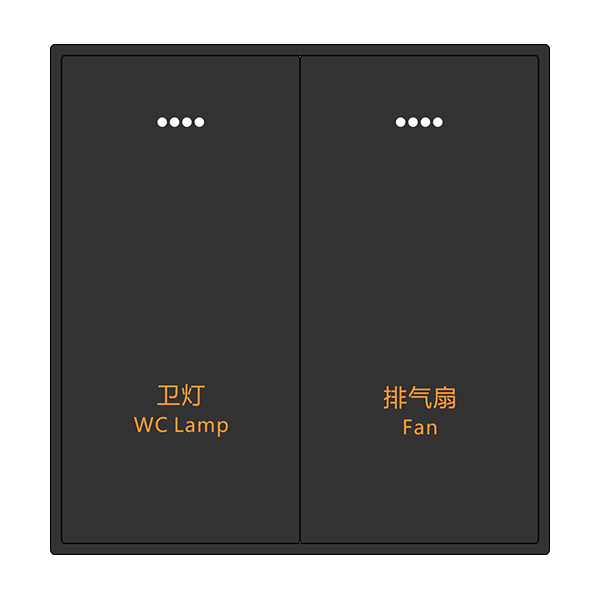

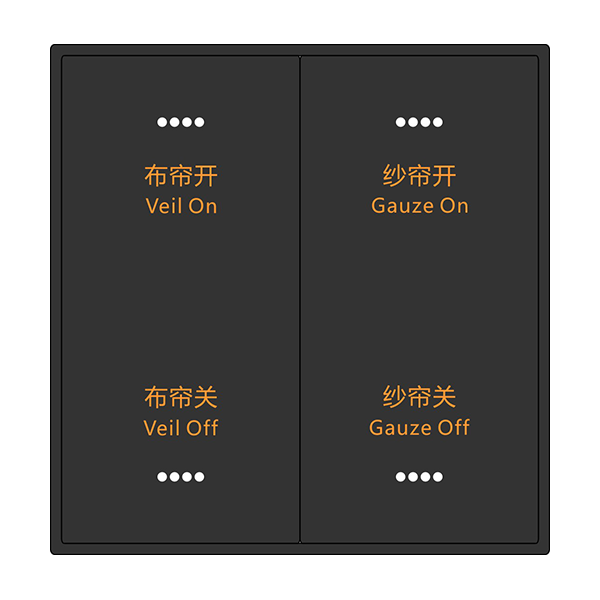

每個面板設同1組字背景燈（黃光），即：4開面板上的4個字背景燈為同1組，3開面板上的3個字背景燈為同1組，2開面板上的2個字背景燈為同1組......

字背景燈的信號輸入端為BD。字背景燈由主機（RCU）發送信號（高電平或低電平）到字背景燈信號輸入端（BD），控制其點亮或者熄滅。

接線示意圖說明

1.“Dcom”為公共端，當指示燈公共端為陽極時，此線接入Vcc。

2.“Kcom”為公共端，當指示燈公共端為陰極時，此線接入GND。

3.“BD”為字背景燈信號輸入端。

4.“K1、K2、K3、K4、K5、K6”為按鍵信號輸出端。

5. “D1、D2、D3、D4、D5、D6”為指示狀態燈輸入端。
